項     目

主要技術參數

備注

型號

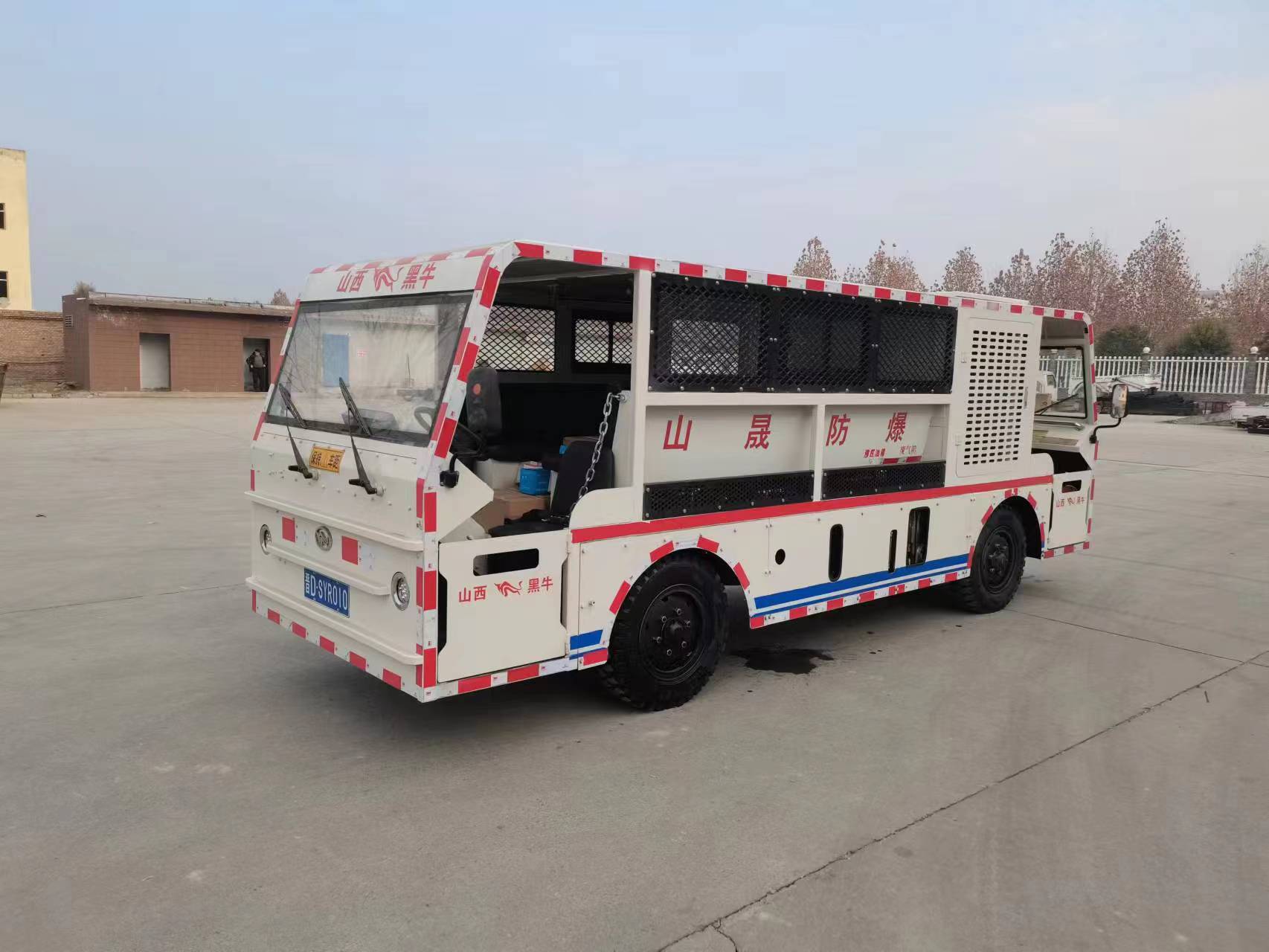

WCS12RE(A)

整備質量（kg）

4700±120

額定乘人數（人）

12

外形尺寸（長×寬×高）（mm）

(5540±150)×(1650±30)×(2060±50)

軸距（mm）

2860±60

前輪距（mm）

1340±30

后輪距（mm）

1340±30

最小離地間隙 （滿載,mm）

170±9

爬坡能力（°）

14

各檔速度（km/h）

Ⅰ檔

10±1

Ⅱ檔

17±1

RⅠ檔

10±1

RⅡ檔

17±1

最小通過能力半徑（mm）

內：5900±150，外8500±200

最大牽引力（kN）

≥20

傳動方式

液力傳動

制動型式

行車制動（停車/緊急制動）

四輪制動、彈簧制動、液壓釋放、濕式制動器

驅動形式

四輪驅動

燃油箱容量（L）

40

防爆柴油機型號

HN495DZLDFB(A)

防爆柴油機功率（kW）

30

防爆柴油機額定轉速（r/min）

2400

保護型式

防爆電保護

接近角（°）

18±2

離去角（°）

19±2

后懸（mm）

1370±30

軸荷

空載(Kg)

前軸

2570±60

后軸

2130±50

滿載(Kg)

前軸

2860±60

后軸

2680±60

發(fā)

動

機

型號

HN495DZLDFB(A)

型式

立式、直列、水冷、四沖程、高壓共軌

燃燒室型式

電控噴射

額定功率/轉速（kW/min）

30/2400

最大扭矩（N·m）

167

燃油消耗率（g/kW·h）

≤220

起動方式

防爆電起動

冷卻系統

強制水冷

 傳

動

系

統

變矩器

變矩器（組合式，變矩器與變速器組合）

傳動軸

兩根，分別為管狀、開式、有兩個萬向節(jié)

差速器

對稱式錐齒輪輪間差速器

半軸

全浮

車輪

（前輪/后輪）

輪胎規(guī)格

6.50-16

輪胎氣壓

0.7MPa

制動

系統

腳制動型式

四輪輪邊制動器 ，濕式失效安全型

手制動型式

四輪輪邊制動器 ，濕式失效安全型

 轉向

系統

型式

全液壓轉向器

電

器

系

統

礦用隔爆型柴油機車用發(fā)電機

FB600/28

柴油機車用隔爆型起動機

ZBQ-7.8/24

礦用隔爆型LED機車燈

DGY1-30/24L

礦用柴油機車保護裝置

ZCB24

礦用隔爆型鋰離子蓄電池電源

DXBL2560/25.6Q

礦用隔爆型柴油機車用控制箱

KXB-2.4/24C
